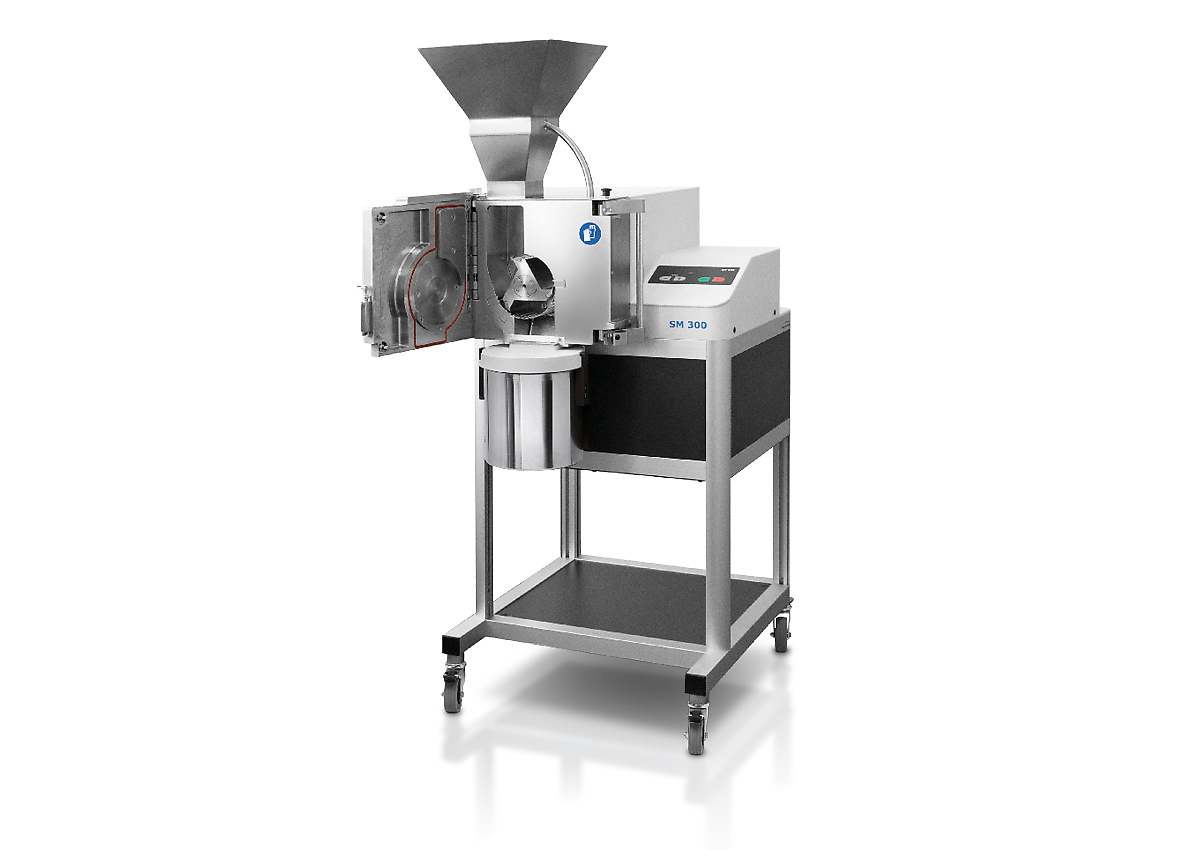

Schneidmühle SM 300
Schneidmühlen werden für die Zerkleinerung von weichen, mittelharten, zähen, elastischen, faserigen und heterogenen Materialgemischen eingesetzt. Die neue Schneidmühle SM 300 überzeugt bei schwierigen Zerkleinerungsaufgaben, bei denen andere Schneidmühlen versagen.
Das große Drehmoment des neuartigen 3 kW Antriebs mit RES Technologie (Zusatzschwungmasse) ermöglicht die besonders effektive Vorzerkleinerung heterogener Materialgemische, wie Abfälle oder elektronische Bauteile. Analysenfeinheiten werden meist in einem Schritt erreicht.
Die Schneidmühle wird auch für eine Vielzahl anderer Materialien erfolgreich eingesetzt. Dabei wird das Mahlgut nur gering erwärmt, so dass die Mühle auch für temperaturempfindliche Materialien geeignet ist. Eine weitere Innovation ist der große, frei wählbare Drehzahlbereich von 700 bis 3.000 min-1 der Schneidmühle.
Die SM 300 kann optional mit der Zyklon-Sauger-Kombination betrieben werden, so dass sich auch leichtes Probenmaterial oder geringe Mengen problemlos verarbeiten lassen. Zusammen mit der großen Auswahl an Sieben, Trichtern und Auffanggefäßen ist eine Anpassung an individuelle Aufgabenstellungen möglich.
Anwendungsbeispiele
Vorteile
- Kraftvolle Zerkleinerung dank 3 kW Motor mit hoher Durchzugskraft und
RES Technologie - Perfekte Anpassung an das Mahlgut durch variable Drehzahl von 700 bis 3.000 min-1
- Optimierte Schneidwirkung durch Doppelschneidleisten
- Sehr schnelle Reinigung dank klappbarem Trichter, glatten Flächen und Steckrotor
- Definierte Endfeinheit durch Bodensiebe mit Lochweiten 0,25 - 20 mm
- Umfangreiches Zubehör wie Trichter, Auffanggefäße, Rotoren und Siebe
- Hoher Sicherheitsstandard durch Motorbremse, Zentralverschluss, elektronischen Sicherheits-Check und Untergestell
Leistungsmerkmale
| Einsatzgebiet | Schneidzerkleinerung |
| Anwendungsbereich | Agrar, Biologie, Chemie / Kunststoffe, Lebensmittel, Maschinenbau / Elektrotechnik, Medizin / Pharma, Umwelt / Recycling |
| Aufgabegut | weich, mittelhart, zäh, elastisch, faserig |
| Zerkleinerungsprinzip | Scheren, Schneiden |
| Aufgabekorngröße* | < 60 x 80 mm |
| Endfeinheit* | 0,25 - 20 mm |
| Drehzahl bei 50 Hz (60 Hz) | 700 - 3.000 min-1 |
| Rotorumfangsgeschwindigkeit | 4,7 - 20,3 m/s |
| Rotordurchmesser | 129,5 mm |
| Rotortypen | Parallelschnitt-Rotor / 6-Scheiben-Rotor |
| Trichtertypen | Universal, Langgut |
| Material der Mahlwerkzeuge | gehärteter Stahl, rostfreier Stahl, Stahl für schwermetallfreie Zerkleinerung, Wolframcarbid |
| Siebgrößen | Trapezlochung 0,25 / 0,50 / 0,75 / 1,00 / 1,50 mm Quadratlochung 2,00 / 4,00 / 6,00 / 8,00 / 10,00 / 20,00 mm |
| Auffangsysteme / Inhalt | Auffangbehälter 5 l / optional: 30 l Auffangeinheit 0.25 / 0.5 l Zyklon-Sauger Kombination (0.25 l - 5 l) |
| Antrieb | 3-Phasen Asynchron-Motor mit Frequenzumrichter |
| Antriebsleistung | 3 kW mit Schwungmasse ~ 28,5 kg |
| Elektrische Anschlusswerte | verschiedene Spannungen |
| Netzanschluss | 1-Phasen |
| Motorbremse | ja |
| Schutzart | IP 20 |
| B x H x T geschlossen: | 576 (1080 geöffnet) x 1677 x 750 mm (mit Untergestell und Universaltrichter) |
| Gewicht, netto | ~ 160 kg |
| Dokumentation | Operation & Application Video |
| Normen / Standards | CE |
| *abhängig vom Probenmaterial und Gerätekonfiguration/-einstellungen |
Funktionsprinzip
Beim 6-Scheiben-Rotor arbeiten spiralförmig angeordnete Wendeschneidplatten aus Hartmetall im Folgeschnitt.
Die Messer des Parallelschnitt-Rotors bewirken eine Zerkleinerung mit einem kraftvollen Schnitt. Durch eine zusätzliche Schwungmasse (RES Technologie) auf der Zwischenwelle erreicht die SM 300 eine außergewöhnliche Durchzugskraft. Durch die variable Drehzahl von 700 bis 3.000 min-1 lässt sich die SM 300 an die jeweilige Zerkleinerungsaufgabe anpassen.
Technische Änderungen und Irrtümer vorbehalten
